Предавателни линии Малките предавателни линии
Публикувано от ???????? ??????? (oceanm Време: Tuesday, August 24 @ 02:44:56 CEST
Със Съдействието на oceanman

Статия 4 от поредицата за предавателните линии.

Mалките предавателни линии (Small TLs)

 Статия 4 от поредицата за предавателните линии. Материалите са взети от: http://geocities.com/rbrines1/ Тази статия се надявам, че ще бъде интересна на тези, които са решили да експериментират с малки подходящи говорители.

Mалките предавателни линии (Small TLs)

Малкото и ТЛ са относителни неща. ТЛ конструкцията винаги ще бъде допълнение към даден говорител. Критерий тук е дали резонансната честота на тръбата е по-висока или по-ниска от тази на говорителя. Реалистичен критерий на плана е честотата f3= 30 Hz. Ако я употребим произволно, по-малките говорители(5 ½,6 ½) инча, ще имат възможност да слязат под резонансната честота на говорителя (fp, докато по-големите (10-12) инча говорители ще имат резонансна честота на тръбата по-висока от тази на говорителя (fp>fs). Говорителя употребен в нашата дискусия е Peerless 850108  и е 5 ½ инча.

Първо трябва да анализираме скосеността на тръбата. Има 3 вида скосеност на конструкциите:

       1. Стеснена отгоре и разширена отдолу (TQWT)

       2. Права

       3. Широка отгоре и стеснена отдолу (към изхода). Това са така наречените Конвенционални Предавателни линии. (conventional TL)

Не намирам причина за употребата на TQWT, освен ако клиентите не ги търсят.

ПРАВИТЕ И КОНВЕНЦИОНАЛНИТЕ ТЛ ВИНАГИ ДАВАТ ПО-ДОБРИ РЕЗУЛТАТИ.

Освен това говорители с Qts<0.35 са склонни да работят най-добре в Прави ТЛ, докато говорители Qts>0.4 работят най-добре в стеснени към изхода ТЛ. Тук са поставени за обсъждане и систематизиране, анализиранене на измерванията. Избираме скосеност и среза на честота(настройката на тръбата):

Taper

f3

Length

Top Area

Bottom Area

Driver Position Ratio

Port Size

Port Lentgh

TQWT

40HZ

72"

1*Sd

4*Sd

0.5

0.5*Sd

2"

TQWT

35HZ

84"

1*Sd

4*Sd

0.5

0.5*Sd

2"

Straight

40HZ

48"

4*Sd

4*Sd

0.25

0.5*Sd

2"

Straight

35HZ

60"

4*Sd

4*Sd

0.25

0.5*Sd

2"

Conventional

40HZ

48"

4*Sd

0.5*Sd

0.20

--

--

Conventional

35HZ

60"

4*Sd

0.5*Sd

0.20

--

--

Запомнете,че това са първоначални стойности. Истинските стойности зависят от избора на говорител.

Добре, време е да използваме диаграмите на М. Дж. Кинг, с програмата МатКАД.

Тази, която избрахме ще бъдеML TQWT”. Тя е от последното актуализиране (анализа от 07.07.02 г.) Употребих я, защото е най-лесна за качване (в сайта) и основно изследване  със своята обикновена конструк­ция.

Тогава, пристигайки с предложената геометрия (конструкция) и начертани планове поставих актуалната конфигурация в диаграмите “Sections”. Те са най-общите работни диаграми и най-скучни за настройки.

Нека да видим диаграмата с параметрите за 35 херца, за конвенционална скосена тръба. Поставяйки номера към работните диаграми, настройваме параметрите на говорителя и настройваме демпването (пълнежа) на 0 либри на куб.фут. ни дава следните резултати:

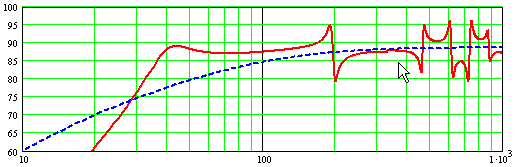

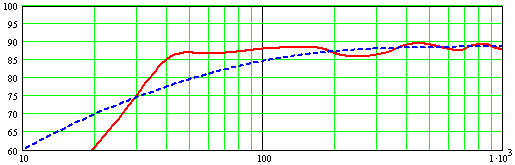

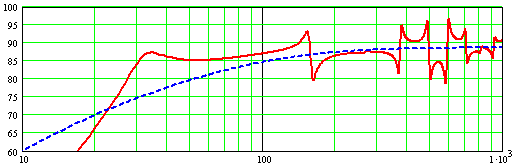

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

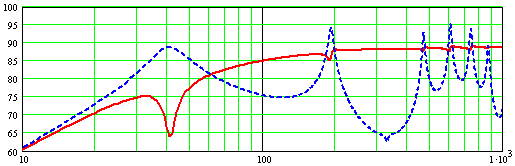

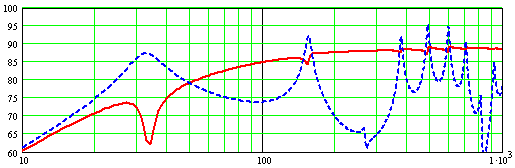

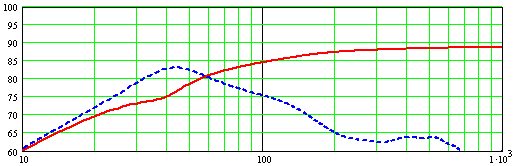

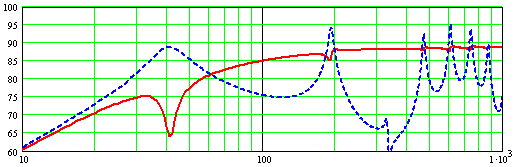

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Тук са записани 2 важни неща.Това бяха удивително оптимистични очаквания за 5 ½ инчов говорител, който функционира надолу до 35 херца. Той показваедно пропадане в кривата на сумарната честотна характеристика между 50-60 херца. Също така дъното на тази хлътнатина ще бъде максималното Изходно ниво (SPL) за тази тръба. Отбелязвам, че високата страна на тръбата се свива много по-бързо, отколкото говорителя.

Нека скъсим тръбата на 48 инча:

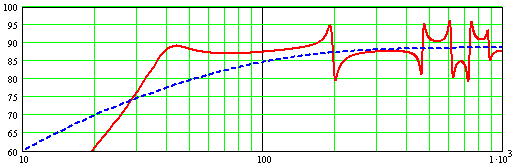

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

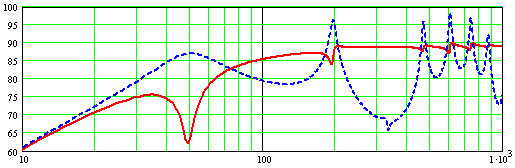

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Седловината сега е само децибел или с по-малка стойност, отколкото при 1000 херца. Можете да продължите да скъсявате тръбата, премествайки седловината към 100-те херца, но честотата на среза идва безпричинно високо.

Следващата точка нека бъде позицията на говорителя.

Забележете малкия шип в кривата на сумарната честотна характеристика до стрелката (това е много по-явно в честотната характеристика на порта). Всъщност първото усещане е хубаво, добро ,но с нагласяване до третия знак, по-добре отколкото1/4 в дървото, шипа се отдалечава почти съвършенно. А стойността от 0.203 дава:

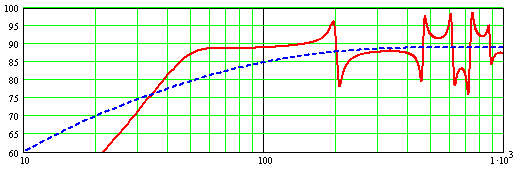

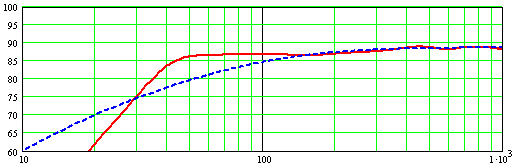

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

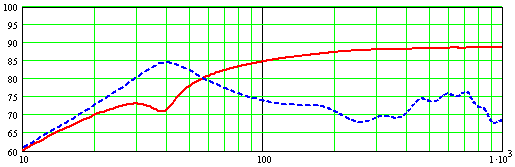

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Какво ние точно правим-заглушаваме 4-ти и 5-ти хармоник. Практически начин  да намалим наколона на кривата на сумарната честотна характе­рис­ти­ка е като сложим в тръбата демпващ материал.От практическа гледна точ­ка това може да бъде по-важно от лекото отдалечаване на говорителя от тази позиция на разглежданата геометрия на преградата. След това поста­вяме вата в тръбата.Избираме “Density” 1 либра на куб.фут и Do към  0.3 либри/куб.фут:

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

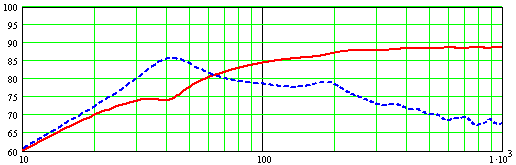

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Това е. F3~40Hz +/- 2db. Гребена над 400херца ще бъде така моделиран , (особено, ако порта е отзад на конструкцията). Модела започва да се руши над 500 херца, защото опростеното му приемане не се задържа много дълго.

Следвайки процедурите, които изброихме, квази-оптимизираната 48инчова права ТЛ изглежда така:

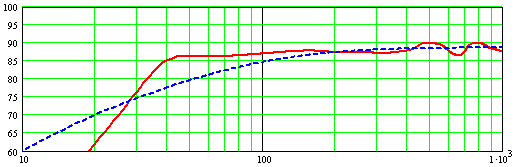

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Квази оптимизираната 60 инчова TQWT изглежда така:

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Няма да демонстрирам избора на обема на тръбата и размерите на порта. Регулирането им ще е избор на индуктивния товар на тръбата.И двата параметъра Q на тръбата и основната честота ще бъдат избрани. Концепцията е достатъчно важна, за да  показваме тук двата случая.

Първите 2 графики са за конвенционална ТЛ, употребена по-горе, изключ­вайки затворения край, чиято площ е намалена на 2Sd (2 пъти площта на говорителя).

  Втората двойка графики  е с площ 4 Sd:

Затворен край с площ 2Sd

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

Затворен край с площ 4Sd

Червено = сумарната честотна характеристика, Синьо = честотната характеристика на безкрайна преграда

Червено = Честотната характеристика на говорителя, Синьо = честотнта характеристика на порта

    Резултати от увеличаването на площта на затворения край:

-Резонанса на тръбата е подчертан,изострен

-SPL на тръбата се увеличава с 1 децибел

-SPL на тръбата намалява с около 3 децибелаза около 150 херца

-Появява се пик в сумарната честотна характеристика

-появява се седловина над резонанса на тръбата

-основната честота пропада за 50 херца към 50 херца

-по-високите хармоници са непроменени

-позицията на говорителя малко трябва да се измести
