Предавателни линии Четвърт-вълновите тръби НЕ СА бас-рефлекс!
Публикувано от ???????? ??????? (oceanm Време: Saturday, August 28 @ 13:28:30 CEST
Със Съдействието на kirilov

Статия 5 от поредицата за предавателните линии.

Четвърт-вълновите тръби НЕ СА бас-рефлекс
Статия 5 от поредицата за предавателните линии.Материалите са взети от : http://www.diysubwoofers.org/tls/ и http://geocities.com/rbrines1/.
Четвърт-вълновите тръби НЕ СА бас-рефлекс
11/05/2002
От време на време,виждам постове в различни бюлетини, които предявяват претенции, че ML TQWT (четвърт-вълнова тръба с индуктивен товар) не са ТЛ, а басрефлексни конструкции, и са показани, обяснени със стандартни симулационни програми. За “тях” казват, че са обикновенни кутии с отвори, и подържат тезата, че със своята импедансна характеристика са с класическата за бас-рефлекса двойна гърбица. Това е неразумно.

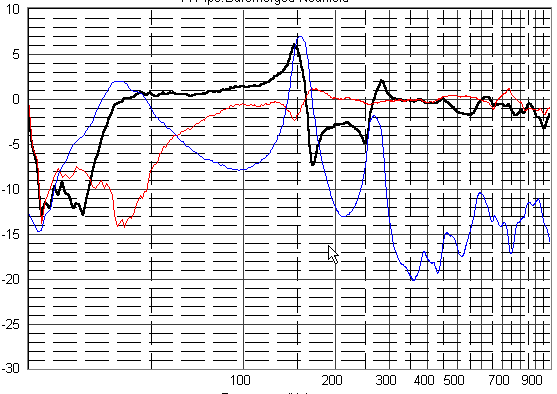

За да разберем какво става в тръбата, само трябва да погледнем честотната характеристика. Разбира се импедансната характеристика ще има двойна гърбица. Основната импедансна крива е тази, на говрителя. Ще има единичен максимум при резонансната честота на говорителя.Нанесената отгоре върху която е ефекта на тръбата, чиято прилика с бас-рефлексната кутия, ще потуши движението на конуса на говорителя при резонансната честота на тръбата(кутията). Оттук следва и двойният максимум. Сега, нека погледнем честотната характеристика на на истинска ТЛ с индук­тивен товар, моята “Пиирлис тръба”:


Така сигурно изглежда честотната характеристика на бас-рефлексна кутия, или не? НЕ! Забележете хлътнатината между 160 и 266 херца. Това е, където говорителя и порта са извън фаза, като предсказанието за четвърт-вълновата тръба. Погледнете таблицата надолу.Хармониците 3-17 са много близо до кратната на 52 херца честота, която е основната изчислена.

Harmonic

Calculated

Measured

% Difference

1

52

39

-33.33

3

156

153

-1.96

5

260

267

2.62

7

364

388

6.18

9

468

472

0.85

11

572

589

2.89

13

676

663

-1.96

15

780

787

0.89

17

884

851

-3.88

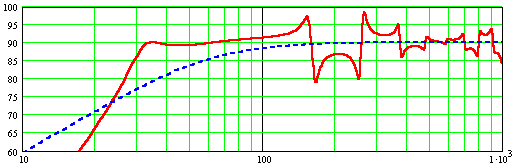

Какъв модел го предсказва? Този: ( Martin King's Mathcad worksheet)


След 350-те херца подобието е почти точно и извивките са на точните места по-горе. В действителност, веднъж демпвани, нямат свойствата присъщи на тръбата над 350 херца.

Сега нека да обсъдим основната честота на тръбата. Основавайки се на стандартните изчисления за дължината на тръбата, основнта честота е 56 херца (60 инча тръба). Базирайкки се на хармоничното нагаждане, истинската основна честота е 52 херца. Но поради геометрията на тръбата и последващият индуктивен товар, истинската резонансна честота на тръбата е 39 херца. НО ИНДУКТИВНИЯ ТОВАР ВЪЗДЕЙСТВА САМО НА РЕЗОНАНСА НА ТРЪБАТА. Всички по-високи хармоници остават незасегнати.Също така отбележете, че всички са за тръба лишена от демпване. Понижаването на резонанса на тръбата от свободните въздушни изчисления в четвърт-вълновата тръба зависи единствено от геометрията на тръбата.

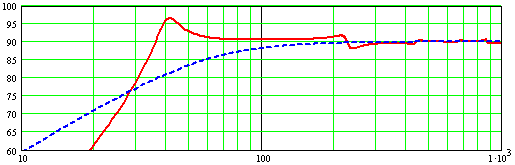

Но какво прави приликата на честотната характеристика с бас-рефлекса? Тук е моделиран чертежа на кутия със златно съотношение с някакъв обем, като Peerless TL, и с някаква площ на порта. (в двата случая дължината на порта е нула):

комбинирана АЧХ в червено

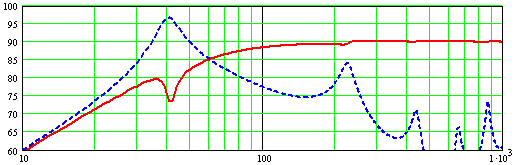

Говорителя в червено, порта в синьо


Да, така изглежда точно като измерените данни. Да,точно!
